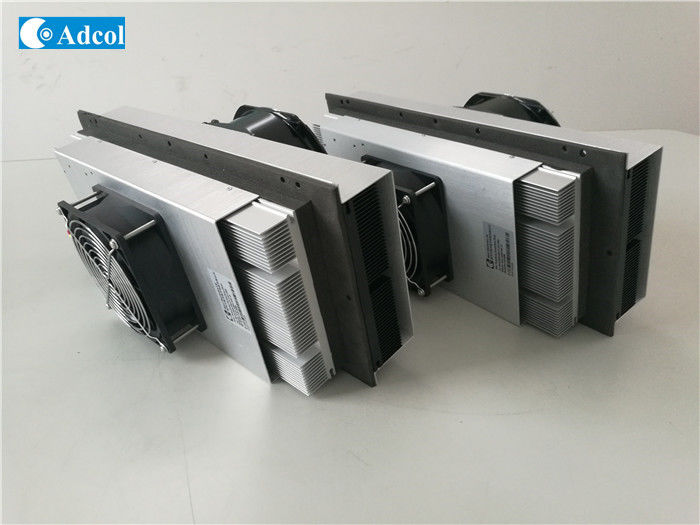

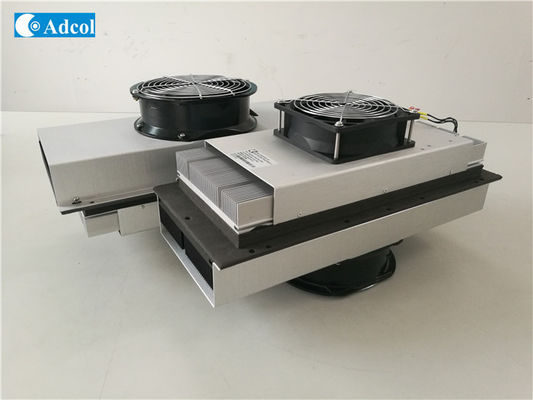

أجهزة تبريد الهواء Peltier لخزانة الاتصالات 200W 48VDC

مقدمة:
هذه المواصفات تضع أحكام عامة لمؤشرات الأداء والمعايير التقنية والتكيف مع البيئةمراقبة الأداء والمتطلبات الهيكلية لمكيف الهواء TEC لغرفة البطارية.

المواصفات:
المواصفات العامة

تتكون مكيف الهواء TEC من 6 أجزاء وهي لوحة تبريد شبه موصلة (بما في ذلك مواد الختم والعزل الحراري) ، مشعّل نهاية باردة، مشعّل نهاية ساخنة، مروحة نهاية باردة،مروحة نهاية ساخنة ووحدة مراقبةعندما يتم توفير الطاقة إلى مكيف الهواء TEC، سيكون نهاية واحدة من لوحة تبريد أشباه الموصلات تبريد والنهاية الأخرى التدفئة،وسيتم إشعاع البرد / الحرارة المولدة إلى المحيط من خلال المشعّلات والمروحة الباردة / الساخنة- المبرد البارد والمروحة الباردة تشكل الدورة الداخلية للتبريد الداخلي للخزانةالمبرد الساخن والمروحة الساخنة تشكل الدورة الخارجية للإشعاع الحراري إلى البيئة الخارجيةكما هو مبين في الشكل 1.



ATA200-48VDC تتميز قنوات الهواء في الدورة الداخلية والخارجية لمكيف الهواء TEC بمصدر داخلي للهواء ومصادر الهواء من جانبهما ، كما هو موضح في الشكل 2:

المواصفات الكهربائية

1) طاقة الدخول ATA200: DC48V، إمدادات الطاقة مع 48VDC ± 20٪)

2) السلك: UL1015 16AWG

3)رابط:

معايير النظام:

1. حفرة للتركيب:

حجم الحفرة: 155×352ملم، مع المسمار لتثبيت إلى الخزانة.
