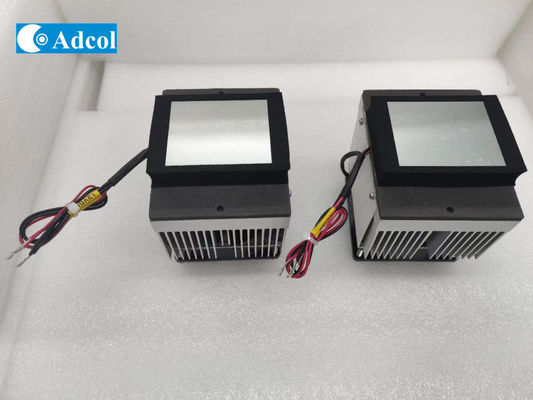

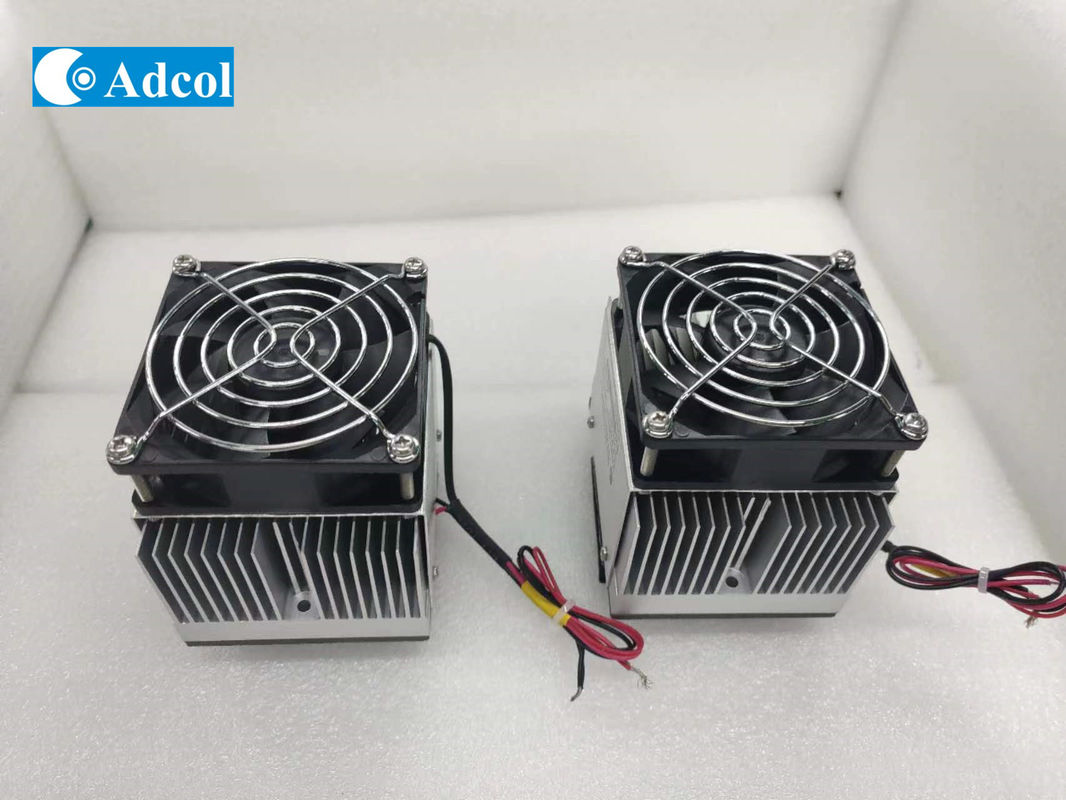

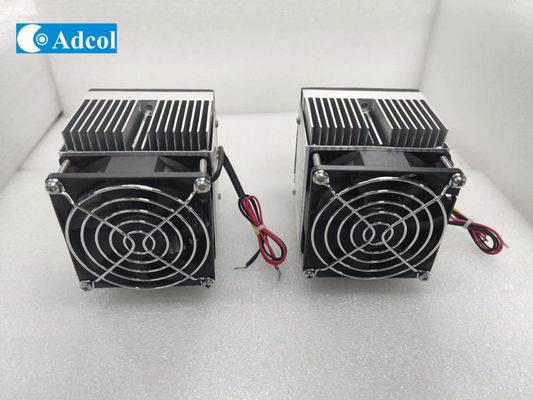

39 واطفي بطاقة بيلتييه الباردة بطاقة التبريد الكهربائية 4A التيار المستقر
نظرة عامة
• التأثير الحراري هو التحويل المباشر لفرق درجات الحرارة إلى الجهد الكهربائي والعكس صحيح.
جهاز كهربائي حراري يخلق جهد عندما يتم تطبيق فرق درجة الحرارة عليه.
وعلى العكس من ذلك، عندما يتم تطبيق الجهد عليه، فإنه يخلق فرق في درجة الحرارة.
لماذا تستخدمين الـ (تي) ؟
• إيجابيات:
على عكس مضخات الحرارة الشائعة (معتمدة على الضغط / التوسع ودورة ستيرلينغ) ، هذه الأجهزة لا تحتوي على أجزاء متحركة وتعمل في أي توجيه
• عملية بسيطة وموثوقة ومدمجة وذات كتلة منخفضة ودون ضجيج ودون اهتزاز.
- أقل صيانة - أكثر من 100000 ساعة من الحياة للعمل في حالة ثابتة
✅العملية في بيئات شديدة الحدة أو حساسة جداً أو صغيرة جداً للتبريد التقليدي
لا يحتوي على الكلوروفلوروكربونات أو مواد أخرى قد تتطلب إعادة التعبئة الدورية
• التحكم في درجة الحرارة ضمن أجزاء من الدرجة باستخدام دوائر الدعم المناسبة.
يمكن أن توفر الكتلة الحرارية المنخفضة ووقت الاستجابة السريع لـ TECs ، عندما يتم دمجها مع حلقة التحكم المناسبة ، تحكم دقيق في درجة الحرارة.تحقيق TECs 0استقرار درجة الحرارة عند 0.01 درجة مئوية. من الصعب تحقيق استقرار متطرف من خلال وسائل أخرى.
- اتجاه ضخ الحرارة قابل للعودة بالكامل. يسبب تغيير قطبية مصدر الطاقة المتردد ضخ الحرارة في الاتجاه المعاكس ، أي يمكن أن يصبح المبرد دافئًا.
-فوارق درجة الحرارة
• بالنسبة للجانب الساخن حول درجة حرارة الغرفة، يمكن تحقيق فروق درجة حرارة تبلغ حوالي 72 درجة مئوية و 125 درجة مئوية بواسطة TECs من مرحلة واحدة ومتعددة مراحل، على التوالي.
• في المواقف التي ينتج فيها الكائن المبرد حرارة قليلة أو لا تنتج حرارة، يمكن أن يؤدي الجمع بين تبريد التيار الكهربائي والعزل الحراري إلى اختلافات كبيرة في درجة الحرارة.
•
• السلبيات:
- سلامة هيكلية تيلوريد البسموث والملحقات الملحومة عند تعرضها لضغوط التوسع الحراري التفاضلية.
تحت COP منخفضة نسبيا، وخاصة مع اختلافات درجة الحرارة الكبيرة.
• هذا يمكن أن يكون مقبولًا عندما يكون الحرارة صغيرة.
• مناسبة بشكل أفضل لمواقف ذات أحمال حرارية متواضعة، درجات حرارة باردة لا تقل عن 150 درجة كيلوجرام، وفرق الجانب الساخن إلى البارد لا يتجاوز 100 درجة مئوية.
• لا يوصى باستخدامها تحت 130 درجة حرارة بسبب كفاءتها المنخفضة.
| "الهواء إلى الصفيحة" |
ATP040-12VDC |
| سعة التبريد ((W) |
39 |
| التيار ((أ)) |
4 |
| الجهد ((VDC) |
12 |
| الوزن ((كجم) |
0.8 |
الأبعاد (ملم)
(الجانب البارد) |
الطول |
60 |
| العرض |
40 |
| الطول |
10 |
الأبعاد (ملم)
(الجانب الساخن) |
الطول |
120 |
| العرض |
102 |
| الطول |
59 |
