تفاصيل المنتج:
|
| الجهد: | 10.0 فولت | المقاومة: | 6.6 أوم |
|---|---|---|---|
| حاضِر: | 0.8 أمبير | القوة: | 3.8 واط |
| الكثافة: | 8.4 وات/سم2 | مقاومة التيار المتردد: | 4.1 أوم |
| إبراز: | مولد الطاقة الحرارية,مولدات كهربائية حرارية,thermal electric generators |
||

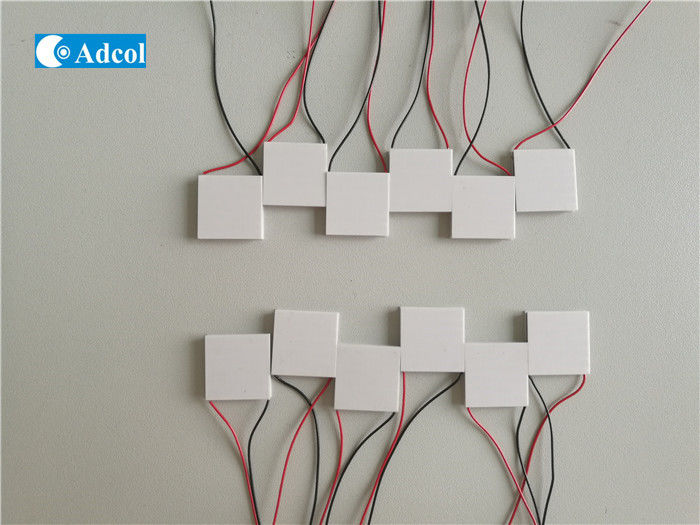

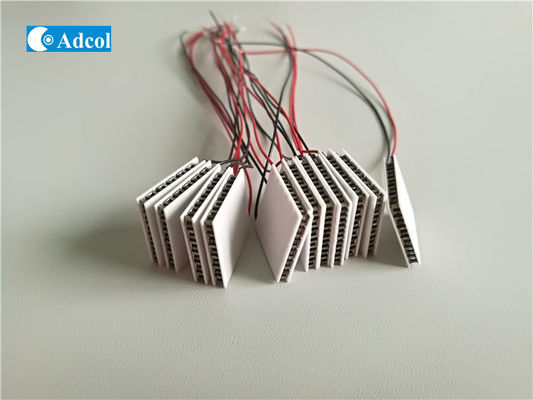

جهاز بيلتييه TEG وحدة حرارية بيلتييه بارد ، مولدات حرارية
كيف نعرف أي نموذج يناسبنا؟
تأكيد درجة حرارة البيئة (Th)
تأكيد درجة الحرارة المطلوبة في غرفة التبريد أو الأجسام (Tc)
c. تأكيد قوة حرارة التطبيق (Q، الحرارة تحتاج إلى إزالة أو خفض)
د. تحديد قدرة التبريد المطلوبة (Qc، بالنظر إلى فقدان الحرارة، يوصى Qc = 1.5 * Q)
e. ابحث عن منتجات TE من الكتالوج، التي تتطابق أقصى قدرة ضخ الحرارة (Qmax) مع Qc التي تم تحديدها في الخطوة 4 (± 5W) ،ومن ثم الرجوع إلى التيار المتوقع والجهد لاختيار منتج مناسب.
إذا كان المنتج الواحد لا يمكن أن تستوفي المتطلب، يمكنك أيضا استخدام سلسلة أو متصلة بالتوازي العديد من المنتجات للحصول على أداء أعلى، والكمية = Qc / Qmax (المنتجات الواحدة).
وحدة توليد الطاقة الحرارية (TEG) هي نوع من أجهزة توليد الطاقة التي تستخدم
تأثير Seebeck لتحويل مصدر الحرارة إلى كهرباء مباشرة.منخفض الكربون وخضراءمصدر الحرارة من TEG هو واسع جدا. انها سوف تولد الكهرباء DC باستمرار طالما هناك فرق درجة الحرارة بين كلا الجانبين من الوحدة.العامل الذي يؤثر على طاقة توليد وكفاءة تحويل TEG هو فرق درجة الحرارةكلما زاد فرق درجة الحرارة، زادت قدرة توليد الكهرباء وارتفعت كفاءة التحويل.
| رقم الجزء | TEG1-127-1.0-1.5-250 |
| درجة حرارة الجانب الساخن (درجة C) | 250 |
| درجة حرارة الجانب البارد (درجة C) | 30 |
| الجهد الدائرة المفتوحة (فولت) | 10.0 |
| مقاومة الحمل المتطابقة (أوم) | 6.6 |
| تشابك محمل الخروج الجهد (فولت) | 5.0 |
| التشابك في الطاقة الصادرة (Amps) | 0.8 |
| الطاقة الخارجة للحمل المتطابقة (وات) | 3.8 |
| تدفق الحرارة عبر الوحدة (وات) | 76 |
| كثافة تدفق الحرارة (Wcm2) | 8.4 |
| مقاومة التيار المتردد (Ohm) تحت 27 درجة مئوية | 4.1 |
الأبعاد الميكانيكية والبناء
منحنى الأداء
