15A جهاز تحكم درجة حرارة Peltier لمجموعة أشباه الموصلات مكيف حراري كهربائي

15A جهاز تحكم درجة حرارة Peltier لمجموعة أشباه الموصلات مكيف حراري كهربائي

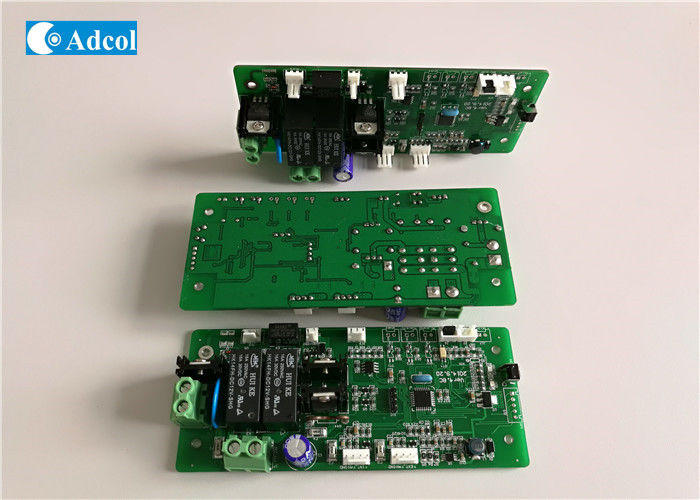

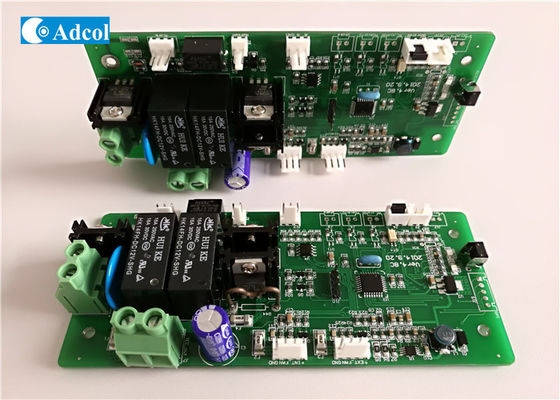

تم تصميم وحدة تحكم درجة الحرارة Adcol ADTC200-48VDC-H/C من قبل شركة Adcol Electronics ، وهي تستخدم بشكل رئيسي لتكييف TEC لخزانة بطارية الاتصالات. هذا وحدة تحكم PCB لديها RS485 I / O ،4 إدخال/إخراج قيمة التبديل، وحتى 15A التيار مع 48VDC إمدادات.

حجم المنتج:138mm ((L) × 60mm ((W) × 35mm ((H)

1 السمات الأساسية:

التحكم في درجة الحرارة ذو الحجم المصغّر والذي يمكن فهمه

تحكم التدفئة والتبريد ، تحكم البرنامج

إدخال/إخراج RS485

التيار العالي يصل إلى 15A عند 48VDC.

2 الخصائص والمواصفات:

1) إمدادات الطاقة: 48VDC

2) جهاز استشعار:N TC

3) ابدأ مع التحقق الذاتي: بمجرد تشغيل ((أو الضغط على مفتاح REST) سوف تقوم اللوحة التحكمية بإجراء التحقق الذاتي: Sensor الحرارةالضوء الأخضر يلمعإذا تم التحقق من أي مشكلة في الأجهزة، سيضيء الضوء الأحمر لمدة 5 ثواني.

لا يوجد أي خطأ والضوء الأخضر يعمل بشكل طبيعي

إكتشاف الأخطاء والضوء الأحمر على، الضوء الأخضر قبالة.

4) تعيين الحرارة المسبق لـ TEC:

درجة حرارة البدء في التبريد - 25 درجة مئوية افتراضية ، تتراوح بين 20 ~ 40 درجة مئوية ؛ درجة حرارة التبريد القريبة - 15 درجة مئوية افتراضية ، تتراوح بين 10 ~ 25 درجة مئوية ؛

درجة حرارة بدء التسخين - افتراضية 5 درجة مئوية ، تتراوح من 0 ~ 10 درجة مئوية ؛ درجة حرارة التسخين القريبة - افتراضية 15 درجة مئوية ، تتراوح من 10 ~ 20 درجة مئوية)

5) درجة الحرارة المحيطة: -20~70°C؛ الرطوبة: 20٪~90٪ ((غير مكثفة)

6) إعداد مسبق للمروحة:

عندما يتم تشغيل الكهرباء، ودرجة الحرارة بين التبريد والتدفئة، فإن المروحة الداخلية ستعمل بسرعة أقل 2500 دورة (يمكن تعيينها بواسطة البرنامج) ؛

عندما تصل درجة الحرارة إلى نقطة بدء التدفئة أو التبريد ، يبدأ TEC في العمل ، ويعمل المروحة الداخلية بسرعة كاملة ((أو يتم تعيينها بواسطة البرنامج) ، في نفس الوقت ،المروحة الخارجية تعمل بسرعة كاملة أيضا (يمكن تعيينها بواسطة البرنامج في سرعة مختلفة).

قياس سرعة المروحة الافتراضي إلى 2 زائد، يمكن إعادة تعيينها بناء على المروحة زائد المواصفات.

7) إزالة الهيدروجين I / O: باستخدام MOS مع خروج DC48VDC ، يمكن توصيلها إلى DC Fan مباشرة ، وقت التشغيل هو 5 دقائق في كل مرة ، مع فترة 24 ساعة قابلة للتعديل.

8) إنذار: خروج الإرسال.

9) الاتصال عنوان رمز: يمكن تعيينها من قبل المستخدم
