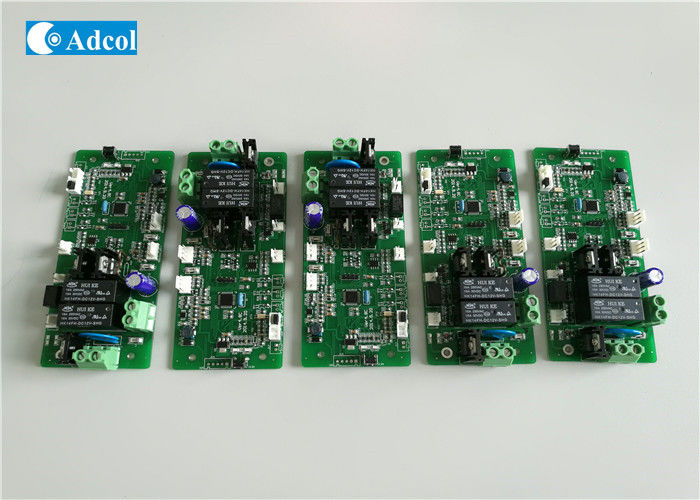

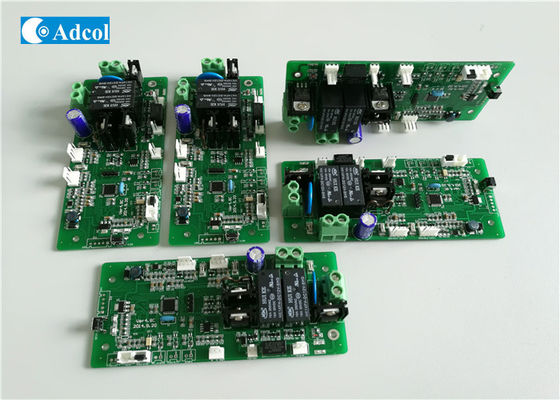

تم تصميم وحدة تحكم درجة الحرارة Adcol ADTC200-48VDC-H/C من قبل شركة Adcol Electronics ، وهي تستخدم بشكل رئيسي لتكييف TEC لخزانة بطارية الاتصالات. هذا وحدة تحكم PCB لديها RS485 I / O ،4 إدخال/إخراج قيمة التبديل، وحتى 15A التيار مع 48VDC إمدادات.

حجم المنتج:138mm ((L) × 60mm ((W) × 35mm ((H)

1 السمات الأساسية:

التحكم في درجة الحرارة ذو الحجم المصغّر والذي يمكن فهمه

تحكم التدفئة والتبريد ، تحكم البرنامج

إدخال/إخراج RS485

التيار العالي يصل إلى 15A عند 48VDC.

2 الخصائص والمواصفات:

1) إمدادات الطاقة: 48VDC

2) جهاز استشعار:N TC

3) ابدأ مع التحقق الذاتي: بمجرد تشغيل ((أو الضغط على مفتاح REST) سوف تقوم اللوحة التحكمية بإجراء التحقق الذاتي: Sensor الحرارةالضوء الأخضر يلمعإذا تم التحقق من أي مشكلة في الأجهزة، سيضيء الضوء الأحمر لمدة 5 ثواني.

لا يوجد أي خطأ والضوء الأخضر يعمل بشكل طبيعي

إكتشاف الأخطاء والضوء الأحمر على، الضوء الأخضر قبالة.

4) تعيين الحرارة المسبق لـ TEC:

درجة حرارة البدء في التبريد - 25 درجة مئوية افتراضية ، تتراوح بين 20 ~ 40 درجة مئوية ؛ درجة حرارة التبريد القريبة - 15 درجة مئوية افتراضية ، تتراوح بين 10 ~ 25 درجة مئوية ؛

درجة حرارة بدء التسخين - افتراضية 5 درجة مئوية ، تتراوح من 0 ~ 10 درجة مئوية ؛ درجة حرارة التسخين القريبة - افتراضية 15 درجة مئوية ، تتراوح من 10 ~ 20 درجة مئوية)

5) درجة الحرارة المحيطة: -20~70°C؛ الرطوبة: 20٪~90٪ ((غير مكثفة)

6) إعداد مسبق للمروحة:

عندما يتم تشغيل الكهرباء، ودرجة الحرارة بين التبريد والتدفئة، فإن المروحة الداخلية ستعمل بسرعة أقل 2500 دورة (يمكن تعيينها بواسطة البرنامج) ؛

عندما تصل درجة الحرارة إلى نقطة بدء التدفئة أو التبريد ، يبدأ TEC في العمل ، ويعمل المروحة الداخلية بسرعة كاملة ((أو يتم تعيينها بواسطة البرنامج) ، في نفس الوقت ،المروحة الخارجية تعمل بسرعة كاملة أيضا (يمكن تعيينها بواسطة البرنامج في سرعة مختلفة).

قياس سرعة المروحة الافتراضي إلى 2 زائد، يمكن إعادة تعيينها بناء على المروحة زائد المواصفات.

7) إزالة الهيدروجين I / O: باستخدام MOS مع خروج DC48VDC ، يمكن توصيلها إلى DC Fan مباشرة ، وقت التشغيل هو 5 دقائق في كل مرة ، مع فترة 24 ساعة قابلة للتعديل.

8) إنذار: خروج الإرسال.

9) الاتصال عنوان رمز: يمكن تعيينها من قبل المستخدم
