تفاصيل المنتج:
|
| حجم المظهر: | 77 مم (الطول) × 35 مم (العرض) × 60 مم (العمق) | حجم الحفرة: | 71mm ((طول) × 29mm ((عرض) |
|---|---|---|---|
| إمدادات الطاقة: | 12 فولت ~ 24 فولت تيار مستمر/تيار متردد | مسبار درجة الحرارة: | NTC، واحد، طوله 2 متر |
| نطاق عرض درجة الحرارة: | -45～120 درجة مئوية(-40～248 درجة فهرنهايت) | التحكم في نطاق درجة الحرارة: | -45～120 درجة مئوية(-40～248 درجة فهرنهايت) |
| إبراز: | جهاز تحكم درجة الحرارة tec,جهاز تحكم المبرد الحراري,thermoelectric cooler controller |
||

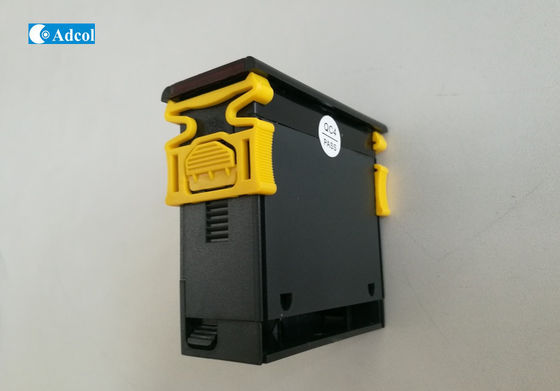

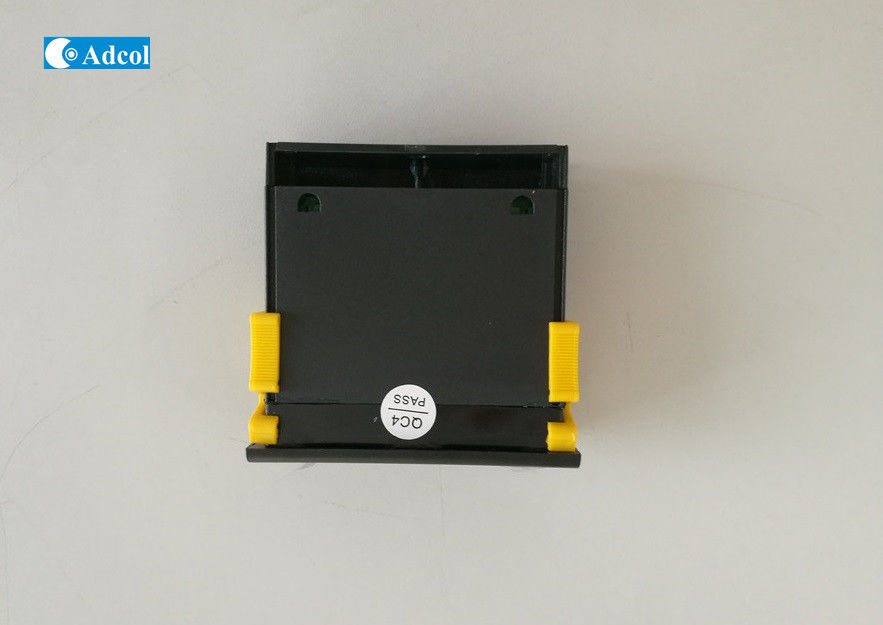

24VDC / AC مراقب درجة الحرارة الذكي مع العرض الرقمي
حجم المظهر: 77mm ((طول) × 35mm ((عرض) × 60mm ((عمق)
حجم الثقب: 71mm ((طول) × 29mm ((عرض)
الخصائص:
- التحكم الذكي المتكامل الصغير
- التحكم في درجة الحرارة / التبديل في وضع التبريد والتسخين / ضبط الذاكرة / التشخيص الذاتي
المعلمات التقنية:
- نعم1إمدادات الطاقة: 12V ~ 24VDC / AC
- نعم2، مسبار الحرارة: NTC ، واحد ، 2 متر طولا (بغض النظر عن إيجابية وسلبية)
3، نطاق عرض درجة الحرارة: -45~120°C ((-40~248°F) الدقة: ±1°C ((±2°F)
الدقة: 0.1 درجة مئوية (-19.9 ~ 99.99 درجة مئوية)
4، تحكم في نطاق درجة الحرارة: -45 120 °C ((-40 248 °F)) افتراضية المصنع: 0 °C ((32 °F))
5، درجة حرارة العمل: -1060°C ((14-140°F) ؛ الرطوبة النسبية: 20٪ إلى 90٪ (بدون تكثيف)
6، قدرة الاتصال:
• مخرج التحكم: مفتوح بشكل طبيعي 16A / 250VAC
• مخرج الإنذار: مفتوح بشكل طبيعي 5A / 250VAC
تشغيل اللوحة:
1ضبط درجة حرارة التحكم (درجة حرارة الإيقاف): اضغط على مفتاح الإعداد لعرض درجة حرارة التحكم، اضغط علىأوالمفتاح لتغيير القيمة وتذكر.المفاتيح والمفاتيح لأكثر من ثواني لزيادة أو خفض القيمة بسرعة. اضغط على مفتاح الإعداد للخروج من درجة حرارة خزانة العرض حالة ضبط ؛ إذا لم تضغط على أي مفتاحبعد ست ثواني لاستعادة درجة حرارة خزانة العرض. (مدى ضبط درجة الحرارة: المعلم E1 ~ المعلمات E2)
2ضوء مؤشر التبريد: أثناء عملية التبريد ، ضوء التبريد مشرق ؛ في حالة درجة الحرارة الثابتة ، ضوء التبريد مغلق ؛ أثناء التأخير ، يلمع مصباح الشظية.
3ضوء مؤشر التسخين: عملية التسخين، ضوء التسخين مشرق ؛ في حالة درجة الحرارة الثابتة، ضوء التسخين مغلق ؛ أثناء التأخير، يلمع مصباح التسخين.
4إعدادات المعلمات:
• اضغط على مفتاح الإعداد لمدة ستة ثواني ، أدخل إعدادات المعلمات ، بينما يلمع الشاشة E1؛
• ثم اضغط على مفتاح الإعداد لتغيير اختيار المعلمات، في الترتيب E2،E3،E4،E5،C1،C2،P1،P2،P3،E1؛
• الصحافةأومفتاح ، يمكن عرض قيمة المعيار وتعديل ، تخزين البيانات ؛
• في غضون ستة ثواني لا تضغط على أي مفتاح للعودة إلى وضع التشغيل الطبيعي.
| المعلم | الخصائص | مساحة محددة مسبقاً | افتراضية المصنع |
| E1 | الحد الأدنى لدرجة حرارة التحكم |
-49 درجة فهرنهايت -45 درجة مئوية |
-31 درجة فهرنهايت -35 درجة مئوية |
| E2 | درجة حرارة التحكم القصوى |
248 درجة مئوية 120 درجة مئوية |
194 درجة مئوية 90 درجة مئوية |
| E3 | الهستيريس الحراري |
0.2-54.0°F 0.1 ≈ 30.0 درجة مئوية |
7.2 درجة مئوية 4.0°C |
| E4 | تأخير وقت البدء | 10 دقائق | دقيقتان |
| E5 | تصحيح مسبار درجة حرارة الخزانة |
-35 ≈ 36.0 درجة فهرنهايت -19.9~20.0°C |
0 |
| C1 | وحدة الحرارة |
0=درجة C 1=فارنهايت |
0 |
| C2 | وضع تحكم درجة الحرارة |
0 = التبريد 1=التدفئة |
0 |
| P1 | قيمة إنذار درجة حرارة عالية |
-49 ′′ 212 درجة مئوية -45 ️ 100 درجة مئوية |
113 درجة مئوية 45 درجة مئوية |
| P2 | قيمة إنذار درجة حرارة منخفضة |
-49 ′′ 212 درجة مئوية -45 ️ 100 درجة مئوية |
-40 درجة فهرنهايت -40 درجة مئوية |
| P3 | وقت تأخير الإنذار | 90 دقيقة | 60 دقيقة |
| P4 | إنذار الهستيريس |
0.2118 درجة مئوية 0.10،0°C |
3.6 درجة فهرنهايت 2.0°C |
5إعادة إعدادات المصنع: اضغط و حافظ علىالمفتاح لمدة ثانية واحدة، ثم اضغط واحتفظالمفتاح لمدة ستة ثوانٍ أخرى، يُضيء الشاشة، عند هذه النقطة ستستعيد جميع المعايير إلى القيمة المصنعة، بعد ست ثوانٍ ستعود إلى وضع التشغيل الطبيعي.
6، قفل المعلمات: اضغط علىالمفتاح لمدة ستة ثواني ، ومضض "OFF" يعني القفل ، "ON" يعني فتح القفل. بعد قفل المعلمات ، يمكن عرض المعلمات فقط ولا يمكن تغييرها.التحكم في تعديل درجة الحرارة لا يزال صالحا. (إعداد المصنع "ON")
وصف الوظيفة:
1التحكم في التبريد:
• عندما يتم تعيين وضع التحكم في درجة الحرارة (المعلم C2) إلى 0 بعد تأخير الضاغط، عندما تكون درجة حرارة الخزانة أكبر من (درجة حرارة التحكم + فرق درجة الحرارة) ،يبدأ الضاغطإذا كانت درجة حرارة الحجرة أقل من درجة حرارة التحكم، سيتوقف الضاغط.
• لحماية الضاغط ، يجب أن يتجاوز وقت توقف الضاغط في كل مرة وقت التأخير (المعلم E4) ، ثم يمكن إعادة تشغيل الضاغط.
2نظام التحكم في التسخين:
• يتم تعيين وضع التحكم في درجة الحرارة (المعلم C2) إلى 1 ، بعد تأخير ، عندما تكون درجة حرارة الخزانة أقل من (درجة حرارة التحكم - فرق درجة الحرارة) ، بدأ السخان في التسخين.درجة حرارة الخزانة أكبر من درجة حرارة التحكم، التدفئة تتوقف عن التدفئة.
3، وظيفة الإنذار:
• بعد الإيقاف الأولي، عندما تتجاوز درجة حرارة جهاز الاستشعار القيمة القصوى للإنذار P1، أو أقل من قيمة الإنذار الدنيا P2، ويتجاوز الوقت المستمر وقت تأخير الإنذار P3،إدخال حالة الإنذار.
• عندما يلمع مؤشر الإنذار، يشتغل رلاي الإنذار. اضغط على أي مفتاح لوقف الوميض، ولكن لا يزال يعمل. عندما تعود درجة الحرارة إلى طبيعتها،رله الإنذار مقطوع و إشارة الإنذار تنفجر.
• في إنذار درجة الحرارة العالية، عندما تكون درجة حرارة الخزانة أقل من (P1 القيمة القصوى للإنذار - إنذار الهستيريس P4) ، خارج الإنذار.
• في إنذار درجة الحرارة المنخفضة، عندما تكون درجة حرارة الخزانة أعلى من (P2 القيمة القصوى للإنذار + إنذار الهستيريس P4) ، خارج الإنذار.
• يتم توصيلها بمصدر الطاقة بعد ثانيتين ، عندما تكون درجة حرارة المكتبة في حالة درجة حرارة ثابتة ، والبدء المباشر للإنذار دون الحاجة إلى الإيقاف الأولي.
• عند تعديل قيمة معيار الإنذار، يجب أن تكون قيمة إنذار درجة الحرارة العالية (معيار P1) أكبر من قيمة إنذار درجة الحرارة المنخفضة (معيار P2).
4طريقة عمل غير طبيعية:
يظهر "HH" في حلقة قصيرة في مسبار درجة الحرارة في الخزانة أو حد درجة الحرارة العالية (أكبر من 120 درجة مئوية 248 درجة فهرنهايت) ؛ يظهر "LL" في مسبار درجة الحرارة في الخزانة مفتوح أو حد درجة الحرارة المنخفضة (أقل من - °C - °F).ضوء الإنذار يضيء.
احتياطات التثبيت:
1، لمنع التداخلات عالية التردد، لا يمكن تجميع خط المسبار مع خط الطاقة أو خط التحكم بالتوازي، لفصل الأسلاك.
2، مثل احتياجات التثبيت، يمكن تمديد خط المسبار حتى 100 متر، لا حاجة إلى إعادة التحقق.
3لا يمكن تركيب جهاز التحكم بالحرارة في مكان يتساقط.
مخطط الأسلاك
