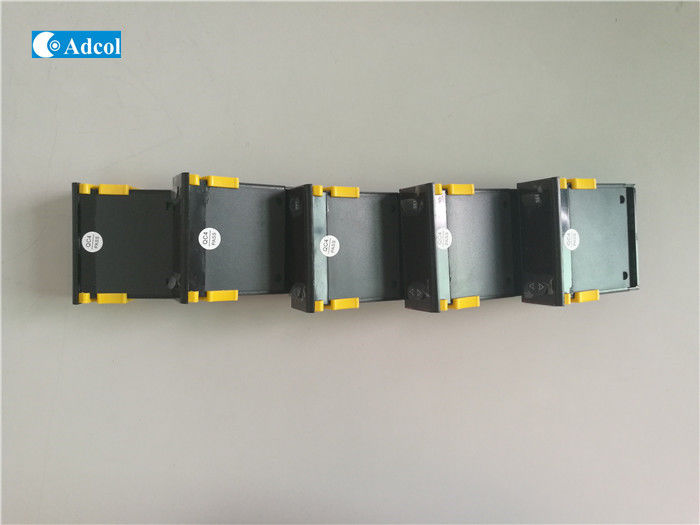

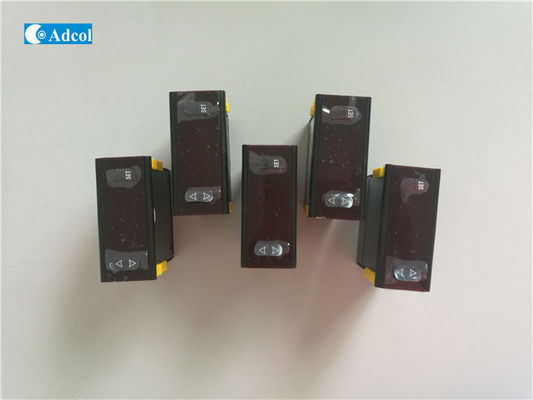

جهاز تحكم درجة الحرارة الرقمي مع جهاز تحكم درجة الحرارة للمحاضرة

جهاز تحكم درجة الحرارة الرقمي مع جهاز تحكم درجة الحرارة للمحاضرة

وصف الوظيفة:
1التحكم في التبريد:

• عندما يتم تعيين وضع التحكم في درجة الحرارة (المعلم C2) إلى 0 بعد تأخير الضاغط، عندما تكون درجة حرارة الخزانة أكبر من (درجة حرارة التحكم + فرق درجة الحرارة) ،يبدأ الضاغطإذا كانت درجة حرارة الحجرة أقل من درجة حرارة التحكم، سيتوقف الضاغط.
• لحماية الضاغط ، يجب أن يتجاوز وقت توقف الضاغط في كل مرة وقت التأخير (المعلم E4) ، ثم يمكن إعادة تشغيل الضاغط.
2نظام التحكم في التسخين:
• يتم تعيين وضع التحكم في درجة الحرارة (المعلم C2) إلى 1 ، بعد تأخير ، عندما تكون درجة حرارة الخزانة أقل من (درجة حرارة التحكم - فرق درجة الحرارة) ، بدأ السخان في التسخين.درجة حرارة الخزانة أكبر من درجة حرارة التحكم، التدفئة تتوقف عن التدفئة.
3، وظيفة الإنذار:
• بعد الإيقاف الأولي، عندما تتجاوز درجة حرارة جهاز الاستشعار القيمة القصوى للإنذار P1، أو أقل من قيمة الإنذار الدنيا P2، ويتجاوز الوقت المستمر وقت تأخير الإنذار P3،إدخال حالة الإنذار.
• عندما يلمع مؤشر الإنذار، يشتغل رلاي الإنذار. اضغط على أي مفتاح لوقف الوميض، ولكن لا يزال يعمل. عندما تعود درجة الحرارة إلى طبيعتها،رله الإنذار مقطوع و إشارة الإنذار تنفجر.
• في إنذار درجة الحرارة العالية، عندما تكون درجة حرارة الخزانة أقل من (P1 القيمة القصوى للإنذار - إنذار الهستيريس P4) ، خارج الإنذار.
• في إنذار درجة الحرارة المنخفضة، عندما تكون درجة حرارة الخزانة أعلى من (P2 القيمة القصوى للإنذار + إنذار الهستيريس P4) ، خارج الإنذار.
• يتم توصيلها بمصدر الطاقة بعد ثانيتين ، عندما تكون درجة حرارة المكتبة في حالة درجة حرارة ثابتة ، والبدء المباشر للإنذار دون الحاجة إلى الإيقاف الأولي.
• عند تعديل قيمة معيار الإنذار، يجب أن تكون قيمة إنذار درجة الحرارة العالية (معيار P1) أكبر من قيمة إنذار درجة الحرارة المنخفضة (معيار P2).
4طريقة عمل غير طبيعية:
يظهر "HH" في حلقة قصيرة في مسبار درجة الحرارة في الخزانة أو حد درجة الحرارة العالية (أكبر من 120 درجة مئوية 248 درجة فهرنهايت) ؛ يظهر "LL" في مسبار درجة الحرارة في الخزانة مفتوح أو حد درجة الحرارة المنخفضة (أقل من - °C - °F).ضوء الإنذار يضيء.

احتياطات التثبيت:
1، لمنع التداخلات عالية التردد، لا يمكن تجميع خط المسبار مع خط الطاقة أو خط التحكم بالتوازي، لفصل الأسلاك.
2، مثل احتياجات التثبيت، يمكن تمديد خط المسبار حتى 100 متر، لا حاجة إلى إعادة التحقق.
3لا يمكن تركيب جهاز التحكم بالحرارة في مكان يتساقط.

مخطط الأسلاك
